При разборке муфты
При разборке муфты сцепления ходовой части на практических занятиях по комбайнам у нас нередко выходили из строя болты и гайки, стягивающие детали муфты.

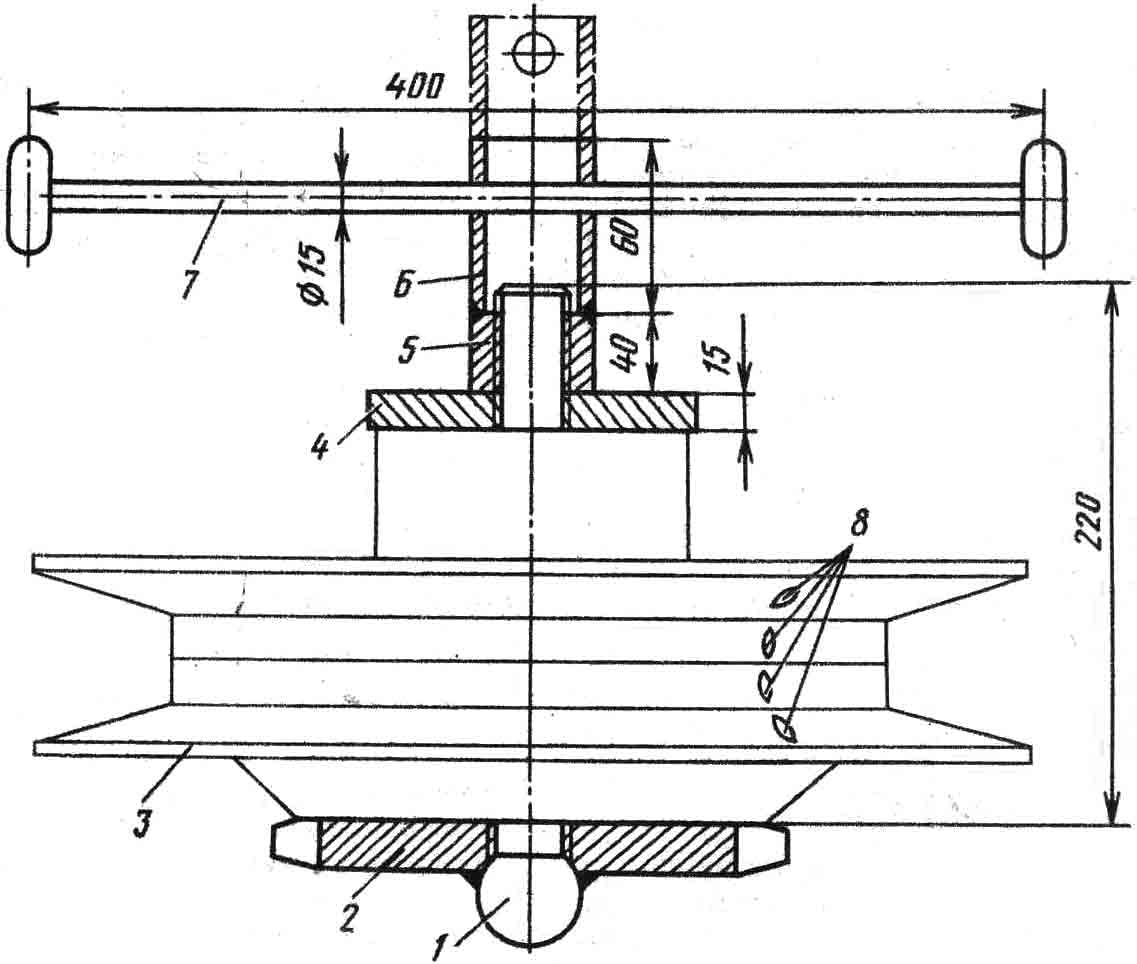

Приспособление для разборки муфты сцепления зерноуборочных комбайнов: 1 — болт М30 с шаровой головкой; 2 — звездочка (z — 28, t — 19,05), 3 — муфта сцепления; 4 — шайба; 5 — гайка М30; 6 — втулка; 7 — вороток; 8 — метки.
Чтобы ускорить разборку муфты и не повредить крепеж, мы с учащимися сделали из подручных деталей приспособление, с помощью которого стягиваем детали муфты. Для того чтобы быстрее совместить отверстия во всех четырех дисках, перед разборкой на них наносили метки краской. Болт 1 точно центрирует втулку ведомого диска с подшипниками шкива.
Приспособление можно использовать в мастерских при ремонте муфты.
Е. ДЯДИН, преподаватель
СПТУ № 21,
г. Карсун,
Ульяновская область

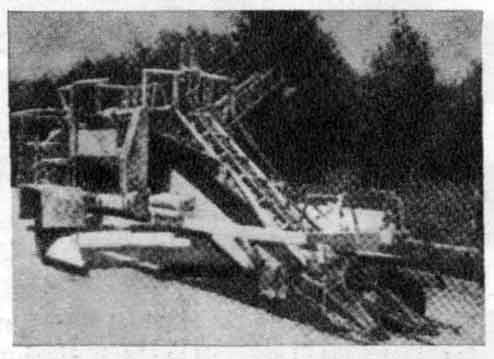

Комбайн для молодого картофеля
Болгарское машиностроение осваивает выпуск однорядных комбайнов для уборки раннего картофеля. Их конструкция и метод работы признаны изобретением. Механизм легко переналаживается и на уборку других корнеплодов.
Комбайн агрегатируется с трактором мощностью 55 л. с. и работает на скорости 4 км/час. Ботва подрезается, захватывается специальными ремнями и отбрасывается в сторону. Клубни выкапываются треугольным лемехом и попадают на вибрационный транспортер, где освобождаются от земли. Все приспособления работают в плавном режиме и не повреждают клубней.
